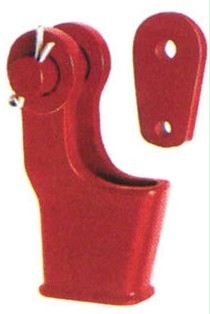

钢丝绳楔形接头
点击放大公司名称:泰州川宇吊装设备有限公司
产品型号:HF-GSS-0717
产品简介:
起固定和连接钢丝绳的作用。
适用绳径:Φ6-Φ52mm。
试验载荷为相适应钢丝绳额定载荷的2倍,破断载荷为钢丝绳额定载荷的4倍。
使用要求与注意事项请参考GB5973-2006规定。
详细说明
楔形接头公称尺寸(mm) 额定载荷(KN) 破断载荷(KN) 尺寸(mm) 开口销 重量(kg) B D A R GB91-76 6 10 43 29 16 90 16 2×20 0.56 8 10 51 31 18 100 25 2×20 0.77 10 15 71 38 20 120 25 2×25 1.01 12 20 100 44 25 155 60 2×25 1.7 14 25 118.5 51 30 185 65 2×25 2.34 16 30 161.3 60 34 95 42 3×30 3.27 18 35 184 64 36 195 44 3×30 4 20 50 249.6 72 38 220 50 3×30 5.45 22 55 285.3 76 40 240 52 4×50 6.37 24 65 327 83 50 260 60 4×50 8.32 26 75 373.6 92 55 280 65 4×50 10.16 28 95 487.6 94 55 305 70 4×50 13.94 32 120 600 110 65 360 77 5×60 17.94 36 155 780 122 70 390 85 5×60 23.03 40 200 984 145 75 470 90 5×60 32.35
